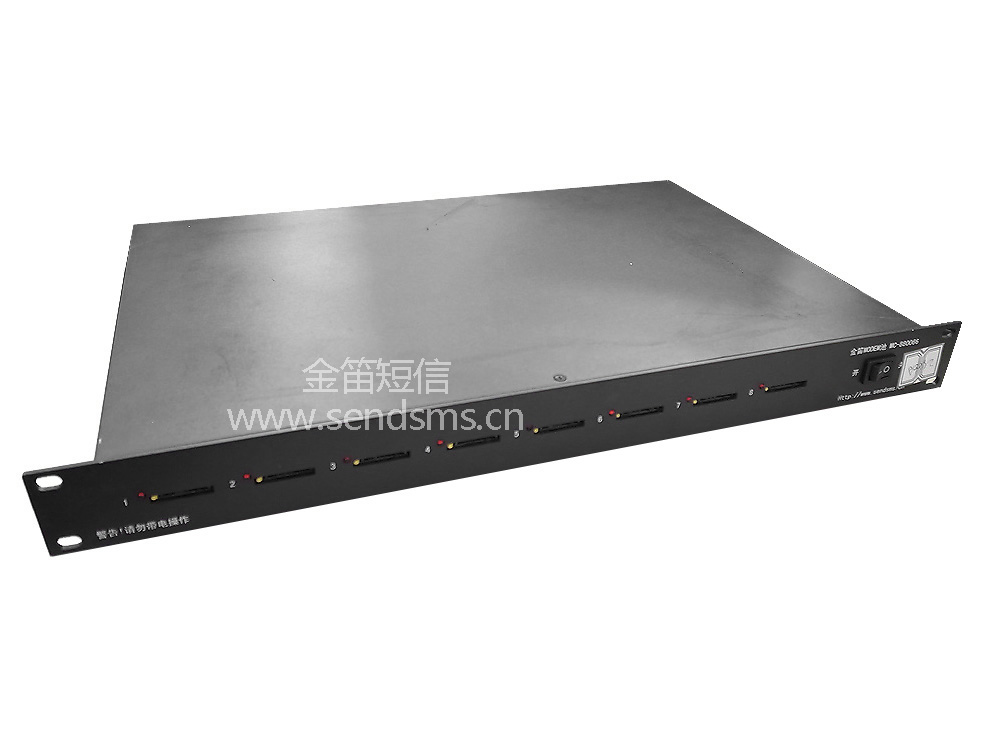

产品性能

A 系统优势： 无线猫池建立在广大客户群的切身需要的基础上，能够满足企业的以下几点需求： · 1、为广大客户送递相同或不同的信息； · 2、及时联系企业员工发布会议通知； · 3、避免企业耗费大量的人力、物力和时间在信息传递上； · 4、避免每月高额通讯费用支出； · 5、企业与客户（会员）之间，企业合作伙伴之间，企业与员工之间需要更多的交流. B 系统特点： · 1、集群发送：可同时自动向大量目标发送同一信息。 · 2、分布广：信息发布对象地理分布广，支持零散分布 快捷：信息发送后，只需极短时间即可传送到目标。 · 3、方便：信息通过随身携带的手机来接收。 · 4、准确：发出的信息能准确及时地到达目标。 · 5、无遗漏：信息的发送工作由电脑系统完成，大大避免信息发布的人为遗漏。 · 6、可视性强：信息以文字的方式发送和接收。 · 7、经济：信息接收免费，发送费用依据各短信服务提供商的资费标准，无长途和漫游等其它额外费用。 · 8、省时高效：同一信息可同时向多个目标发送；且可以利用多台短信收发终端并行处理，从而节省大量的时间。 · 1小时 （八通道）：4800条短信 · 24小时（八通道）：115200条短信

技术规格

· 内置8个通道，可插入8块SIM卡 · 1.8V/3V活动UIM插槽 · 波特率：300-115200bits/s · 支持EGSM900/GSM1800（GSM 国内版） · /支持EGSM900/GSM1800/GSM850/GSM1900（GSM 国际版） · /支持CDMA2000 1X800MHZ频率（CDMA） · 环境温度范围为：-20°C到+65°C · 接口 RS-232C · 支持AT指令 · 传输速度 19200-115200 · 输入电源 220V 50HZ · 每通道短信传输平均值 ：6秒/条 （号码正确、信号良好） ，一个小时八通道同时可以发送4800条。 · 尺寸 485 x 295 x 45 (mm)

适用范围

· 水利、水电 · 市政工程 · 智能交通 · 防灾减灾 · 金融税控 · 环境监测 · 石油石化 · 电力行业 · 智能农牧 · 工业、机房监控 · 无线城市 · 无线LED · 环保 · 金融POS · 大商场，大超市 · 专业市场、大型批发商 · 大型宾馆、大型娱乐场所 · 大型旅行社 · 运输业、物流业 · 大型企业、事业单位 · 大型医院、大型书店 · 报社、电视台、电台 · 石油公司（其它连锁经营模式的公司） · 政府机关或大型乡镇

功能特性
· 输入/输出数据
· 无线下载（可选）
· AT指令设置(GSM07.05,GSM07.07,和WAVECOM)＞300
· 自动保存/时间重设

声音/数据/SMS特点
· 数据异步循环/透明/非透明传输达到14.400字节
· 自动传真(class 1 和class 2)
· MNP2,V.42字节
· 文本/PDU格式
· 点对点短信
· USC2功能设置管理

其他特点
· LED运行状态
· DIN rail mounting

安装PCI扩展卡

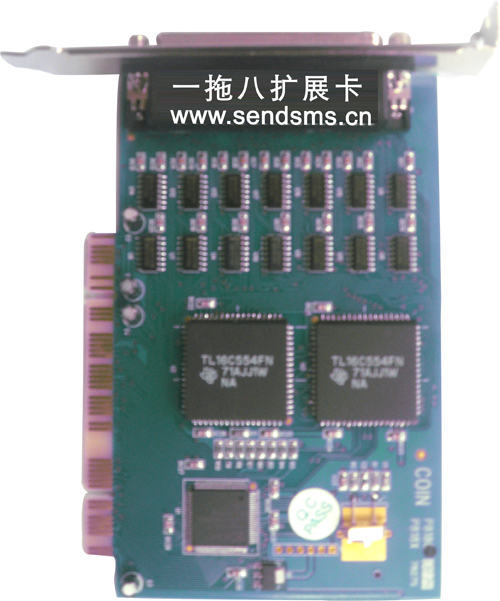

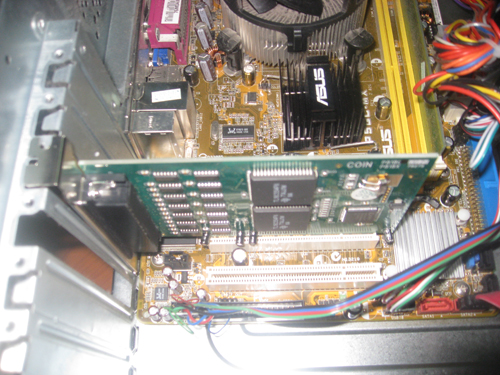

关闭计算机，切断计算机电源，打开主机机箱，将PCI多串口卡插在空闲的PCI槽中,如图。

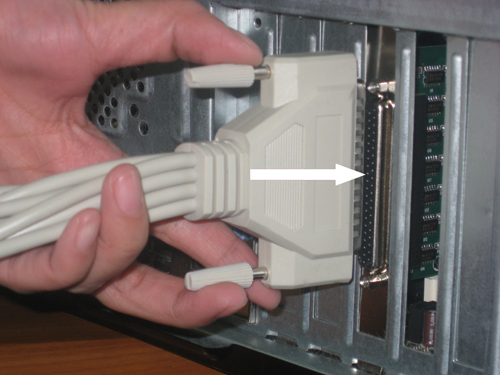

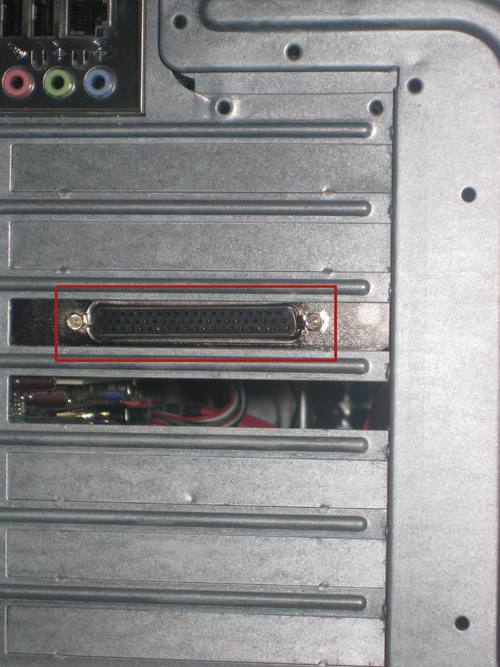

将一拖八的数据线公头连接PCI扩展卡，具体操作如图。

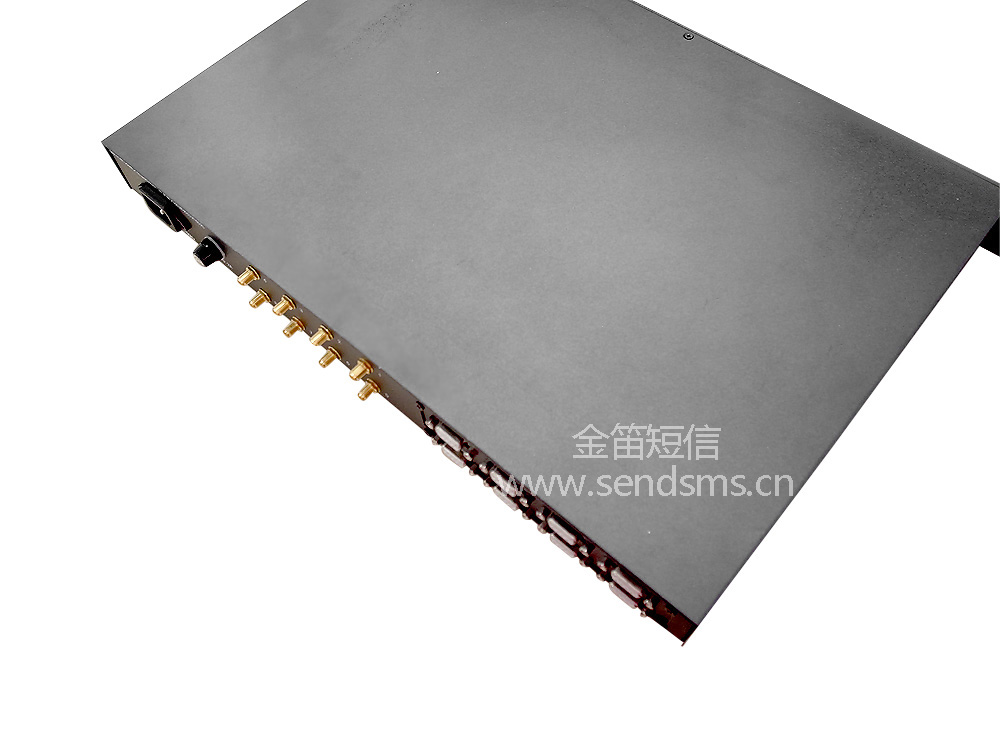

连接数据线、天线、电源线

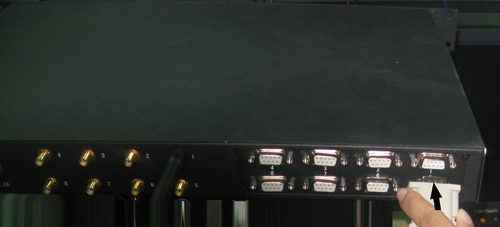

数据延长线母头接到一拖八的数据线上，公头直接插在MODEM池上，如图。


注意：与猫池连接时要注意与串口编号相对应，数据线上有编号（如：1、2、3），按着数据线上的编号与COM端口相对应编号连接。

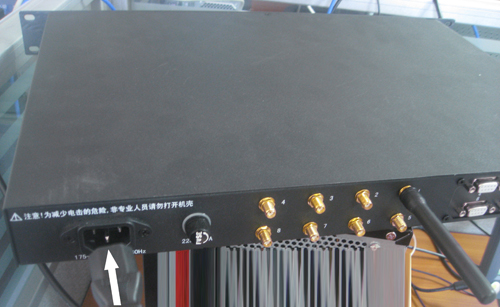

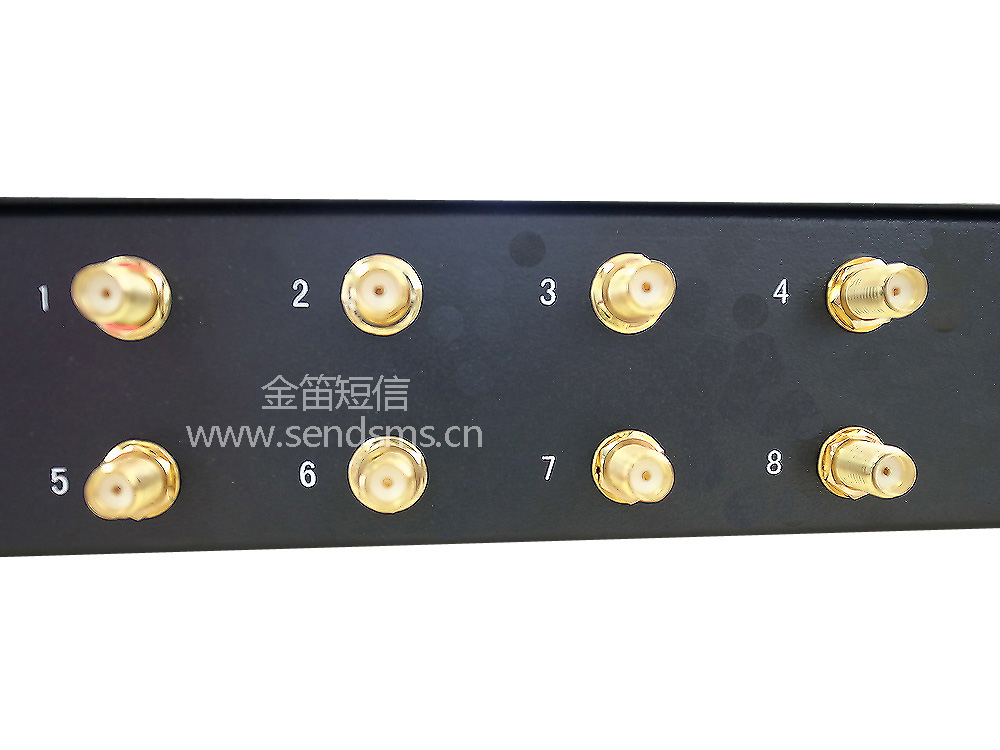

每根天线按照顺时针方向拧紧，注意不可用力过猛，以免顶穿天线母头内芯。待所有数据线都连接好、天线安装完毕后，再连接电源，如图。


注意：连接电源前，务必要确定猫池电源开关处于关闭状态。
安装SIM卡

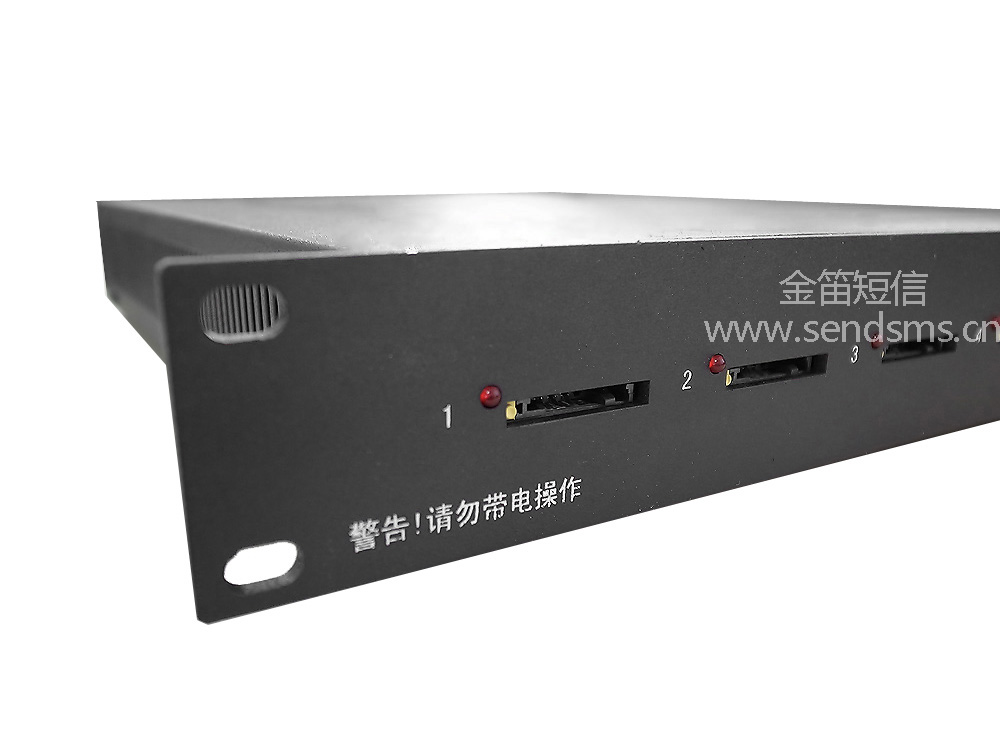

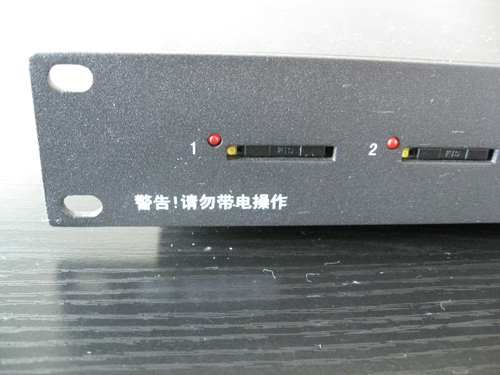

用曲别针或其他工具（如：钥匙）顶短信猫SIM卡按钮（图7中弹出卡座左边的小黄凹处）。设备会弹出SIM卡托盘。将SIM卡放入托盘，有金属一面向下，再慢慢将卡托插回去。
注意：
1) 此设备SIM卡是朝下状态（注意方向，金属面朝下），所以在插卡里要小心，以防卡掉到卡槽里；
2) 弹出SIM卡托盘的黄色按钮切勿用圆珠笔或带颜色的工具顶，一旦设备留有很难清除的印迹，设备将无法调换，只能做维修处理。
SIM卡安装完毕，打开电源，8个LED灯常亮，待灯开始闪烁时，说明寻网成功，即无线MODEM池进入正常工作状态。


安装串口猫池驱动

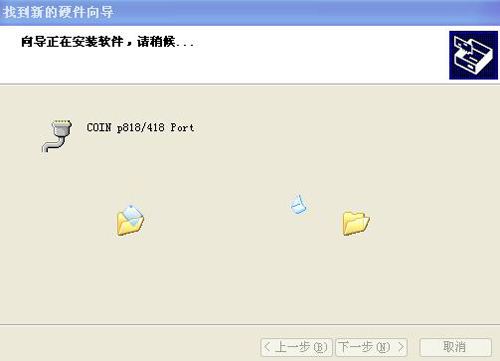

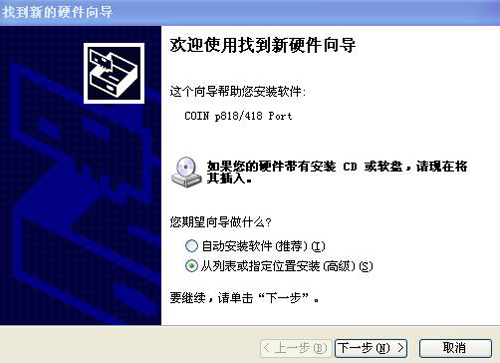

当电脑重新启动后，系统自动查找PCI设备，当找到PCI多串口卡后，弹出"新硬件向导"对话框，如图。

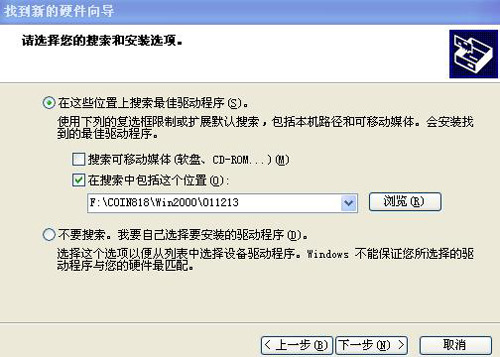

选择相应的驱动程序存放路径，如图。

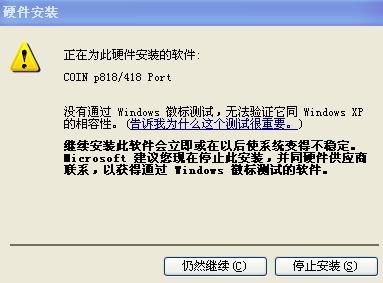

当弹出对话框的时候，选择"仍然继续"，然后单击"完成"。



注意：多口扩展卡每个端口都需要安装一次驱动，8口需要重复操作8次。

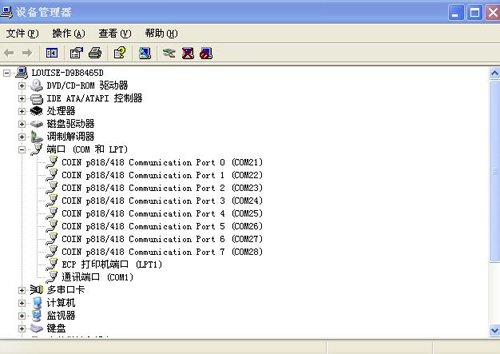

查看我的电脑-属性-硬件-设备管理器-端口，可以看到8个COM口，说明驱动已经安装成功。如图。


至此，串口猫池硬件和驱动安装全部完成。

测试

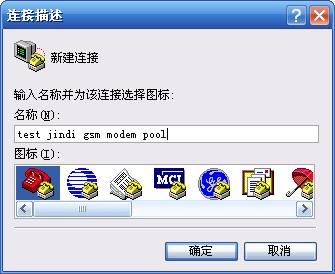

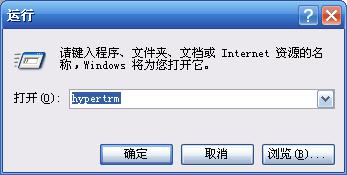

可以用超级终端连接其中任何一个COM端口，用AT指令做短信收发测试。 如图。

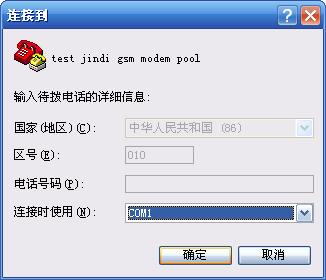

选择要连接的端口号，如图15。COM1一般都是电脑主板上的第一个串口，测试、使用猫池的COM口，请不要选COM1。

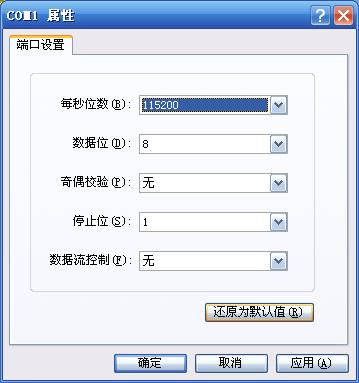

选择连接速率，默认的连接速率一般是115200 或者9600，如图。
注意：数据位（8）、奇偶校验（无）、停止位（1）、数据流控制（无）均为默认设置。

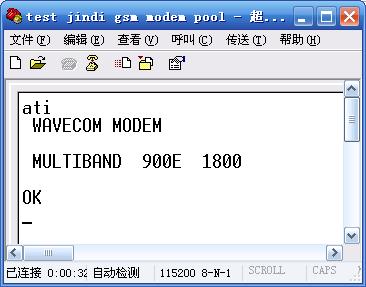

用ati3命令测试，如果返回如图，说明和猫池通讯连接成功。
至此，设备安装调试已经全部完成。
接下来，可以安装金笛短信群发机器人软件（可选购）。软件启动后，可以自动搜索COM端口。此时可以导入手机号码，编辑短信内容，实现短信批量发送和接收。具体操作步骤，请参考《金笛短信群发机器人使用说明》电子版。
如果要做进一步开发，可选购金笛短信服务中间件和短信二次开发包。

装箱清单：
· 设备一台；
· 220V电源线一条；
· 串口扩展卡一个；
· 串口连接线4条/8条（依据实际出货设备选配）；
· 吸盘天线4条/8条（依据实际出货设备选配）；
· 光盘一张；
· 说明书一份；
· 产品保修卡一份。
